Bewegungsgesetze

Sucht man bei Wikipedia unter dem Stichwort Kurvengetriebe nach Bewegungsgesetzen, so findet man:
Bewegung im physikalischen Sinn ist die Änderung des Ortes eines Beobachtungsobjekts mit der Zeit.

Sir Isaac Newton formulierte 1687 drei grundlegende Bewegungsgesetze.
Vereinfacht:
1) Kräftefreie Körper bleiben in Ruhe oder bewegen sich mit konstanter Geschwindigkeit
2) Kraft gleich Masse mal Beschleunigung
3) Kraft gleich Gegenkraft

Bewegungsgesetze sind Gesetzmäßigkeiten, nach denen sich Körper bewegen.

Geräuscharme Cosinus-Kombination R-R

Bei den Kurvengetrieben werden die Bewegungen tatsächlich "gesetzt", denn man gibt die gewünschten Bewegungen vor, um die Kurvenbahnen als Ergebnis zu erhalten.

Im deutschsprachigen Raum ist die VDI-Richtlinie 2143, speziell Blatt 1 (Oktober 1980), über Jahrzehnte hinweg so etwas wie die "Bibel" für Kurventechniker gewesen. Unser Firmengründer Günther Nolte gehörte dem Ausschuss an, der die VDI-Richtlinie 2143 aufgestellt hat.

Diese Richtlinie ist wie eine Formelsammlung für Bewegungsgesetze zu lesen. Sie sagt:
"Die Bewegungsgesetze sind analytische Funktionen, welche die Relativbewegung zweier Getriebeglieder beschreiben, im Normalfall die Abtriebsbewegung von Kurvengetrieben in Abhängigkeit von der Antriebsbewegung."

Bei Kurven beschreiben Bewegungsgesetze die Charakteristik der Abhängigheit der Ausgangsgröße (Schwingwinkel, Schlittenweg usw.) von der Eingangsgröße (z.B. Kurvendrehwinkel), bezogen auf einen einzelnen Bewegungsabschnitt. Analog gilt das bei Servoantrieben für den Master als Eingangsgröße und den Slave als Ausgangsgröße.

"Charakteristisch" meint hier, dass die Übertragungsfunktion des Kurvengetriebes normiert wird.
Bewegungsgesetze sind normierte Übertragungsfunktionen (“NÜF”).
Die Normierung besteht darin, dass der Antriebsparameter z in einem betrachteten Bewegungsabschnitt den Wertebereich 0 bis 1 durchläuft, und dass für die normierte Übertragungsfunktion f in diesem Abschnitt gilt: f(0) = 0 und f(1) = 1.

Bewegungsgesetze bilden Bewegungscharakteristiken ab und entscheiden maßgeblich darüber, welche Kräfte, Momente, Pressungen und Eigenschwingungen in einem Kurvengetriebe oder Mechanismus auftreten, oder eben auch nicht auftreten.
Über die Auswahl und Feingestaltung der Bewegungsgesetze haben Sie also Einfluss auf die Performance Ihrer Maschinen.

Deshalb ist es aus unserer Sicht sehr wichtig, viele Bewegungsgesetze und Methoden zur Feingestaltung von Bewegungen zu haben, um das Potenzial der Kurven- und Servo-gesteuerten Maschinen voll auszunutzen.

Als die VDI-Richtlinie 1980 erschien, bestand "Bewegungsdesign" in den Firmen häufig darin, die Modifizierte Sinuslinie oder das Polynom 5. Grades als Werksstandard vorzugeben.
Das reicht heute nicht mehr!

Unsere Software OPTIMUS MOTUS bietet sehr viele Bewegungsgesetze an, mehr und vielfältiger, als wir sonst irgendwo auf einem Haufen gesehen haben. Im übernächsten Abschnitt sind diese Bewegungsgesetze aufgelistet.

Hinter etlichen dieser Punkte verbirgt sich jedoch nicht nur ein einzelnes Bewegungsgesetz, sondern eine ganze Gestaltungsmethodik. Diese Methodiken, quasi gestaltbare Bewegungsgesetze, machen das Bewegungsdesign erst richtig leistungsfähig.

OPTIMUS MOTUS verpackt die Bewegungsgesetze und das Bewegungsdesign dabei in einen einfach zu handhabenden grafischen Editor, der die eigentliche Komplexität der Bewegungsgestaltung weitestgehend verbirgt.



Direkt zu ...



zur Startseite von Nolte NC-Kurventechnik GmbH

> English version of this page





Begriffe

Zur Planung werden Bewegungsabläufe für Kurven- oder Servosteuerungen schematisch in Form von Bewegungsplänen dargestellt:

Typischer Bewegungsplan für eine Vor- und Rückbewegung

Bei komplexen Bewegungssteuerungen enthalten Bewegungspläne viele solcher Schema-Zeilen, die über die Zeit oder einen gemeinsamen Antriebsparameter synchronisiert werden. Wir verwenden den Zeitparameter phi für diese Synchronisation.

Bei der Gestaltung der Bewegungen muss man natürlich irgendwann festlegen, nach welcher Bewegungscharakteristik, welchem Bewegungsgesetz die Übergänge ablaufen sollen. Dann entsteht aus der schematischen Darstellung ein konkretes Weg-Zeit-Diagramm, das Bewegungsdiagramm:

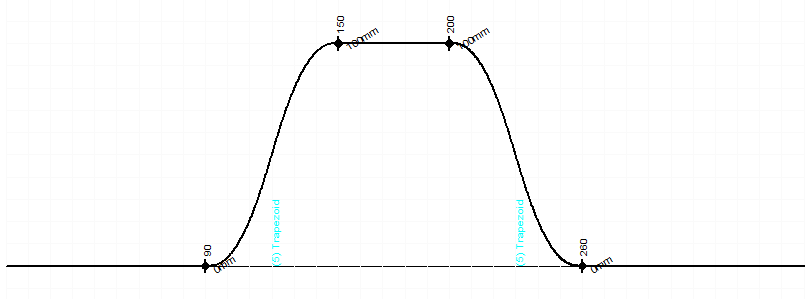

Das Bewegungsdiagramm entsteht aus dem Bewegungsplan, wenn Bewegungsgesetze für die Übergänge festgelegt werden



Ein normiertes Bewegungsgesetz f(z) beschreibt in einem Getriebe mit gestaltbarer Übertragungsfunktion die Abhängigkeit der Ausgangsgröße von der Eingangsgröße in einem Bewegungsabschnitt.

Die Normierung besteht darin, dass der Antriebsparameter z in diesem Abschnitt von 0 bis 1 läuft, und dass gilt: f(0) = 0 und f(1) = 1.

Anfang bzw. Ende eines Bewegungsabschnitt werden als "Grenzlagen" bezeichnet. Das sind die Zeitpunkte zwischen zwei Bewegungsabschnitten.



f(z) = Normiertes Bewegungsgesetz, normierte Wegfunktion, normierte Übertragungsfunktion

f'(z) = 1. Ableitung nach dem normierten Antriebsparameter z (normierte Geschwindigkeit, normiertes Bewegungsgesetz 1. Ordnung)

f''(z) = 2. Ableitung nach dem normierten Antriebsparameter z (normierte Beschleunigung, normiertes Bewegungsgesetz 2. Ordnung)

f'''(z) = 3. Ableitung nach dem normierten Antriebsparameter z (normierte Ruckfunktion, normiertes Bewegungsgesetz 3. Ordnung)

f‘(z)f‘‘(z) = Momentenverlauf (in Bezug auf träge Abtriebsmasse) im normierten Bewegungsgesetz



Anmerkung:

f’ • f’’ ist ein eigentlich die massebezogene Leistung in normierter Form.

Mit

P = M  • w = m • v  • a = F  • v

für eine träge Masse m ist

M ~ v  • a ~ f’  • f’’

bei konstanter Antriebswinkelgeschwindigkeit w und konstanter Masse m.

Dann entspricht der Verlauf von f’ • f’’ qualitativ dem Antriebsmomentenverlauf M am Antrieb.



Die VDI-Richtlinie 2143 definiert für die Grenzlagen vier Bewegungszustände:

R = Rast (f'=0 und f''=0)

U = Umkehr (f'=0)

G = Gerade (f''=0)

B = Bewegung (f' und f'' beliebig)

Bewegungsgesetze beschreiben einen Übergang von einem Anfangs-Bewegungszustand in einen End-Bewegungszustand. Ein Bewegungsgesetz vom Typ R-R beginnt beispielsweise mit einem Rastzustand (f’(0)=0 und f’’(0)=0) und endet in einem Rastzustand (f’(1)=0 und f’’(1)=0). Alle R-R-Bewegungsgesetze sind in einem Kapitel der VDI-Richtlinie 2143 zusammengefasst. Andere Kapitel beschreiben Übergänge R-U (Rast-in-Umkehr), U-U (Umkehr-in-Umkehr), B-B (Bewegung-in-Bewegung) usw.



Setzt man Bewegungsabschnitte unsachgemäß hintereinander, können Sprünge in der Geschwindigkeit, sogenannte “Stöße”, oder in der Beschleunigung, sogenannte “Rucke” entstehen.

Ein Stoß ist ein Geschwindigkeitssprung. Stöße sind sehr schädlich für die Mechanik, auch bei relativ kleinen Taktzahlen. Sie bewirken Verschleiß, Lärm und bei Servoantrieben große Schleppfehler.

Ein Ruck ist ein Beschleunigungssprung. Der Wert der Ruckfunktion f‘‘‘(z) ist dabei unendlich groß. Rucke bewirken in der Regel störende Eigenschwingungen im Mechanismus bei mittleren und besonders bei höheren Taktzahlen. Generell besteht in der Kurventechnik die Grundforderung, dass Bewegungen ruckfrei gestaltet werden sollten.

Rucke können im Ausnahmefall akzeptabel sein, wenn die Bewegungsgestaltung an anderer Stelle entscheidende Vorteile hat und die Mechanik so steif ist, dass keine Eigenschwingungen zu befürchten sind.

Stöße und Rucke auf Grenzlagen vom Typ U, G oder B vermeidet man mit Hilfe der Randwertanpassung.



Gebräuchlich ist die in der VDI-Richtlinie 2143 als Transformation beschriebene Wendepunktsverschiebung mit dem Parameter lambda, um Bewegungsabschnitte zu variieren, siehe das folgende Bild.

lambda bezeichnet den Antriebsparameter z, bei dem das Vorzeichen der Beschleunigung wechselt. Bei einem nicht transformierten Bewegungsgesetz ist lambda=0.5. Oft sind die Beschleunigungs- und die Verzögerungsphase eines untransformierten Bewegungsgesetzes gleichartig. Dann ist es “symmetrisch”.



Kennwerte des normierten Bewegungsgesetzes



Für die Auswahl eines für die Bewegungsaufgabe geeigneten Bewegungsgesetzes werden oft die Kennwerte des Bewegungsgesetzes herangezogen (siehe Bild):



CMdyn = dynamischer Momentenkennwert

CMstat = statischer Momentenkennwert

Ca = Kennwert der normierten Beschleunigung

Ca* = Kennwert der normierten Beschleunigung

Cv = Kennwert der normierten Geschwindigkeit

Cj = Kennwert der normierten Ruckfunktion

CMeff = Kennwert des normierten Effektivmoments

Caeff = Kennwert der normierten Effektivbeschleunigung



Es ist das Bewegungsgesetz zu bevorzugen, dessen Kennwerteprofil am besten zu den dynamischen Eigenschaften der Mechanik passt.

Bei einem Servoantrieb mit sehr starrer Ankopplung der Last funktioniert zum Beispiel das Polynom 8. Grades ganz gut, oder auch das Modifizierte Beschleunigungstrapez.

Gilt es, Eigenschwingungen zu vermeiden, schneidet das Polynom 7. Grades gut ab.

Etwas weiter im Text finden Sie Tabellen mit Bewegungsgesetz-Kennwerten.



zum Start der Seite





Bewegungsgesetzliste:

Die Software OPTIMUS MOTUS bietet folgende Bewegungsgesetze an:

 1 Lineare Rast
 2 Zirkulare Rast
 3 Geneigte Sinuslinie
 4 Polynom 5. Ordnung
 5 Modifiziertes Beschleunigungstrapez
 6 Modifizierte Sinuslinie
 7 Einfache Sinuslinie
 8 Allgemeine Geneigte Sinuslinie
 9 Harmonisches Bewegungsgesetz
10 Polynom 5. Ordnung mit Gerade
11 Polynom 11. Ordnung
12 Quadratische Parabel
13 Modifizierte Sinuslinie G-G
14 Sinus-Gerade-Kombination
15 Modifiziertes Beschleunigungstrapez R-U
16 Harmonische Kombination R-U
17 Harmonische Kombination G-U
18 Polynom 5. Ordnung B-B
19 Gerade
20 Modifiziertes Beschleunigungstrapez U-U
21 Spline1
22 kubische Splines
23 Beschleunigungspolygon Typ A-C
24 Modifizierte Harmonische Kombination Typ A
25 Modifizierte Harmonische Kombination Typ B
26 Trigonometrische cos-Splines
27 Gesetz M1
28 Polynom 8. Ordnung
29 Beschleunigungspolygon allgemein
30 geräuscharme Cosinuskombination
31 Polynom 3. Ordnung
32 Polynom 4. Ordnung
33 Polynom 6. Ordnung
34 Polynom 7. Ordnung
35 Polynom max. 20. Ordnung mit Koeffizienten
36 Polynom max. 20. Ordnung mit Bedingungen
37 Wertetabelle
38 Spiegelsinuide
39 Fourierreihe
40 Konstanter Wert 1
41 Modifizierte Sinuslinie mit Geradeneinschub
42 Synchronlauf
43 Modifizierte Harmonische Kombination Typ C
44 Modifizierte Harmonische Kombination Typ D
45 Tabelle für Rast-in-Rast-Übergänge
46 Allgemeine Sinuskombination
47 Doppelte Harmonische
48 Energiesparpolynom 1
49 Energiesparpolynom 2
50 Polynom 15. Ordnung
51 Freudenstein 1-3
52 Gutman F-3
53 Berzak D
54 Berzak E
55 Peisekah 11. Ordnung
56 Polynomsplines
57 Polynom 7. Grades Typ A
58 Polynom 13. Grades
59 HS-Bewegungsgesetz RR
60 YMS-3
61 YCMV-3
62 YHP-5
63 SMS-3
64 SMCV-3
65 SMT-3


Manche dieser Bewegungsgesetze sind durchgehend definiert, d.h. mit einem Term für den gesamten Wertebereich von z. Andere Bewegungsgesetze sind aus Teilstücken zusammengesetzt und somit ihrerseits abschnittsweise definiert.

Die meisten der aufgelisteten Bewegungsgesetze haben keine weiteren Parameter, bzw. nur den Wendepunktsparameter lambda. Andere haben jedoch einige oder sogar viele zusätzliche Parameter, so dass die Bezeichnung “Bewegungsgesetz” eigentlich nicht mehr passt. Diese müssten eher als “Bewegungsgestaltungsmethode” benannt werden.

Die detaillierte Diskussion all dieser Bewegungsgesetze würde hier definitiv den Rahmen sprengen.

Einige Bewegungsgesetze sind aber so grundlegend, dass wir sie hier doch ausführlicher beschreiben wollen:

Es soll nicht der Eindruck entstehen, dass diese Bewegungsgesetze besonders “gut” wären. Sie gehören einfach zum Grund-Repertoire jedes Kurventechnikers und verdienen deshalb eine ausführliche Beschreibung.

Um Maschinen schnell zu machen, greifen wir natürlich tiefer in die Trickkiste ;-)



Bei Fragen zu einzelnen Bewegungsgesetzen rufen Sie uns bitte an!

Gerne teilen wir unser Know How mit Ihnen im Rahmen unserer Seminare zu KurvenauslegungBewegungsdesign und Bewegungsgesetzen im Speziellen.



zum Start der Seite





Kennwerte

Zum unmittelbaren Vergleich der Bewegungsgesetze für den Übergang Rast-in-Rast (R-R) stellen wir hier eine Tabelle mit Kennwerten zur Verfügung. Die Nummer am Anfang jeder Zeile ist die Bewegungsgesetznummer aus OPTIMUS MOTUS (siehe oben):



Kennwerte der Rast-in-Rast-Bewegungsgesetze in OPTIMUS MOTUS



An Hand dieser Kennwerte kann man vergleichen, wie sich Geschwindigkeit (Cv), Beschleunigung (Ca, Caeff), Ruckfunktion (Cj) und dynamisches Kurven-Antriebsmoment (Cmdyn, Cmeff) zweier Bewegungsgesetze bei gleichem Hub und gleicher Übergangszeit zueinander verhalten.

Dieser Vergleich ist aber nicht ganz fair, wenn man - wie in der Praxis meist zulässig - kleine Toleranzen ausnutzen darf.

Deshalb haben wir hier noch eine zweite Tabelle mit den Kennwerten für Cv, Ca und Cmdyn angegeben für den Fall, dass am Anfang des definierten Bewegungsabschnitts schon 0,5% des Hubes durchlaufen sein darf und am Ende des Abschnitts noch 0,5% Restweg übrig sein darf. Bei einem Hub von 100mm entspricht das einer Toleranz von 0,5mm, das ist in der Praxis sehr oft zulässig. Diese Tabelle berücksichtigt also eine Bereichserweiterung (auch Hubzeit-Verlängerung genannt).

FaktorPhi ist der Faktor, um den der Bewegungsabschnitt auf der Zeitachse gedehnt werden kann, bis die Toleranz ausgenutzt wird. Das ist auch der Faktor, um den man das Kurvengetriebe schneller laufen lassen kann, bis die gleichen dynamischen Belastungen auftreten wie im Fall ohne Bereichserweiterung.

Die Kennwerte Cv, Ca und Cmdyn der folgenden Tabelle entsprechen den Geschwindigkeits-, Beschleunigungs- und Momentenwerten des bereichserweiterten Bewegungsabschnitts bezogen auf die zeitliche Länge des nicht-bereichserweiterten Abschnitts. Durch Vergleich mit der ersten Tabelle sieht man also direkt, wie Geschwindigkeit, Beschleunigung und dynamisches Moment durch die Hubzeit-Verlängerung zurückgehen.



Kennwerte der RR-Bewegungsgesetze in OPTIMUS MOTUS bei Berücksichtigung der Bereichserweiterung mit einer Toleranz von 0.5 % des Hubes



zum Start der Seite





Geneigte Sinuslinie

Eins der bekanntesten Bewegungsgesetze überhaupt ist die Geneigte Sinuslinie nach Helling-Bestehorn.

Sie wird auch

  • Bestehorn-Sinuide
  • Höhere Sinuide
  • Schiefe Sinuslinie
  • Cycloidal Motion

genannt. Wir verwenden sie nicht häufig, wegen der hohen Maximalbeschleunigung. In der VDI-Richtlinie ist sie das "sanfteste" R-R-Bewegungsgesetz. Wenn wir aber weiche Bewegungen gestalten wollen, nutzen wir lieber andere, wirkungsvollere Methoden.

Das folgende Bild zeigt rechts die Verläufe von Weg, Geschwindigkeit, Beschleunigung, Ruckfunktion und dynamischem Antriebsmoment des normierten Bewegungsgesetzes, inklusive der Kennwerte.



Geneigte Sinuslinie nach Helling-Bestehorn (auch Schiefe Sinuide genannt)



Die geneigte Sinuslinie kann folgendermaßen hergeleitet werden:



Herleitung der Geneigten Sinuslinie nach Helling-Bestehorn



zum Start der Seite



Polynom 5. Grades

Ein sehr bekanntes R-R-Bewegungsgesetz ist das Polynom 5. Grades, auch Polynom 5. Ordnung oder 3-4-5-Polynom genannt.

Es war immer schon beliebt bei Kurvenberechnern und ist auch in der Welt der Servoantriebe sehr beliebt. Hauptsächlicher Vorzug ist, dass es einfach herzuleiten ist und im Fall B-B allgemein anwendbar.

Das Polynom 5. Grades ist in keinem Kriterium sehr gut, aber auch in keinem sehr schlecht. Es hat ein ausgewogenes Kennwerteprofil und könnte als "Zehnkämpfer" unter den Bewegungsgesetzen bezeichnet werden.

Das folgende Bild zeigt rechts die Verläufe von Weg, Geschwindigkeit, Beschleunigung, Ruckfunktion und dynamischem Antriebsmoment des normierten Bewegungsgesetzes, inklusive der Kennwerte.



Polynom 5. Grades bzw. 5. Ordnung



Hier die Herleitung der Polynoms 5. Grades R-R:



Herleitung des Polynoms 5. Grades bzw. Polynoms 5. Ordnung R-R, bzw. des 3-4-5-Polynoms



zum Start der Seite





Modifiziertes Beschleunigungstrapez

Das Modifizierte Beschleunigungstrapez oder "Trapezoid" zeichnet sich bei Ruckfreiheit durch seine kleine Maximalbeschleunigung aus.

Es wird in der Servotechnik verwendet, um sowohl das maximale als auch das effektive Antriebsmoment klein zu halten. Bei mechanischen Kurven verbessert es den Krümmungsradius und hilft, Unterschnitt zu vermeiden.

Das folgende Bild zeigt rechts die Verläufe von Weg, Geschwindigkeit, Beschleunigung, Ruckfunktion und dynamischem Antriebsmoment des normierten Bewegungsgesetzes, inklusive der Kennwerte.



Modifiziertes Beschleunigungstrapez R-R



zum Start der Seite



Modifizierte Sinuslinie

Die Modifizierte Sinuslinie nach Neklutin zeichnet sich durch relativ kleine Werte für Geschwindigkeit, Beschleunigung und dynamisches Antriebsmoment aus, weist aber hohe Ruckfunktionswerte auf.

Es wird sehr häufig, auch mit Geradeneinschüben, bei Schrittgetrieben verwendet.

Wegen der hohen Ruckfunktionswerte neigen solche Schrittgetriebe aber zum Nachschwingen in der Rast. Will man mit einem Schrittgetriebe elastische Mechanismen mit kleiner Eigenfrequenz bewegen, zum Beispiel lange, schwere Ketten, sollte man andere Bewegungsgesetze bevorzugen.



Modifizierte Sinuslinie R-R



zum Start der Seite





Polynom 3. Grades / Kubische Parabel

Ein einfaches Bewegungsgesetz ist das Polynom 3. Grades. Es eignet sich für stoßfreie (tangentiale) Übergänge von einem Stillstand in einen anderen, ist wegen der Beschleunigungsrandwerte ungleich 0 aber ruckbehaftet.

Diese Rucke sind tolerierbar, wenn die bewegte Mechanik sehr steif ist. Dann besticht das Polynom 3. Grades durch sehr kleine Leistungsanforderungen bzw. - bei gleichmäßigem Antrieb - Antriebsmomente.

Bewegungsgesetz Polynom 3. Grades



Die Herleitung dazu:

Herleitung des Bewegungsgesetzes Polynom 3. Grades (Felix Nolte)







Wendepunktsverschiebung

Bei normierten Bewegungsgesetzen f(z) läuft der Antriebsparameter z von 0 bis 1.

Normierte Bewegungsgesetze mit der Eigenschaft f(0.5) = 0.5 (halber Weg nach halber Zeit) können einer Transformation mit einem Parameter lambda unterworfen werden, die man Wendepunktsverschiebung nennt:

Wendepunktsverschiebung mit Parameter lambda

Der Wendepunktsparameter lambda liegt zwischen 0 und 1.

Bei lambda = 0.5 liegt ein symmetrisches Bewegungsgesetz vor. Dies ist der Standard-Einsatzfall eines Bewegungsgesetzes.

Mit der Wendepunktsverschiebung kann die Form einer Beschleunigungskurve verändert werden. Verschiebt man den Wendepunkt nach hinten (lambda > 0.5), so sinkt die Maximalbeschleunigung im Bereich zwischen 0 und lambda, und die Beschleunigung steigt im Bereich von lambda bis 1.

Verschiebt man den Wendepunkt nach vorne (lambda < 0.5), so steigt die Maximalbeschleunigung im Bereich zwischen 0 und lambda, und die Beschleunigung sinkt im Bereich von lambda bis 1.

Wenn lambda sehr nah an 0 oder 1 liegt, erhält man sehr hohe Beschleunigungen. Deshalb empfehlen wir, den Wendepunkt im Bereich zwischen 0.3 und 0.7 zu halten.

Die Maximalgeschwindigkeit in einem Bewegungsabschnitt ändert sich durch die Wendepunktsverschiebung nicht.

Da sich die Wegfunktion durch die Wendepunktsverschiebung ändert, kann man diese benutzen, um einen geforderten Kontrollpunkt zu durchfahren, der nicht sehr weit vom symmetrischen Bewegungsgesetz entfernt liegt.

Durch die Verzerrung der Beschleunigung nutzt man sie auch, um den Beginn oder das Ende eines Bewegungsabschnitts sanfter zu gestalten.

Ein Beispiel für eine Wendepunktsverschiebung zeigt folgendes Bild mit dem Wendepunktsparameter lambda = 0.3:

Wendepunktsverschiebung auf der Geraden (z,z) im normierten Bewegungsgesetz



zum Start der Seite





Emulation von Sinus-Bewegungsgesetzen

(Service für Nutzer der Software OPTIMUS MOTUS)



Folgende Tabelle stellt dar, mit welchen allgemeineren Sinuskombinationen die bekannten Standard-Bewegungsgesetze in OPTIMUS MOTUS nachgebildet werden können, jeweils ohne Geradeneinschub und ohne Wendepunktsparameter:

Nr. 3, Geneigte Sinuslinie:

Simulierbar mit Bewegungsgesetz 9: p1 = p2 = p4 = p5 = 0.25, p3 = 0.

Simulierbar mit Bewegungsgesetz 24: c1 = c2 = 0.25, c3 = c4 = 0.5, c5 = c6 = 0.75

Simulierbar mit Bewegungsgesetz 46: c1 = c2 = 0.25, c3 = c4 = 0.5, c5 = c6 = 0.75, Typ1 = Typ2 = Typ3 = Typ4 = 2

Nr. 5, Modifiziertes Beschleunigungstrapez:

Simulierbar mit Bewegungsgesetz 24: c1 = 0.125, c2 = 0.375, c3 = c4 = 0.5, c5 = 0.625, c6 = 0.875

Simulierbar mit Bewegungsgesetz 46: c1 = 0.125, c2 = 0.375, c3 = c4 = 0.5, c5 = 0.625, c6 = 0.875, Typ1 = Typ2 = Typ3 = Typ4 = 2

Nr. 6, Modifizierte Sinuslinie:

Simulierbar mit Bewegungsgesetz 9: p1 = 0.125, p2 = 0.375, p3 = 0, p4 = 0.375, p5 = 0.125

Simulierbar mit Bewegungsgesetz 24: c1 = c2 = 0.125, c3 = c4 = 0.5, c5 = c6 = 0.875

Simulierbar mit Bewegungsgesetz 46: c1 = c2 = 0.125, c3 = c4 = 0.5, c5 = c6 = 0.875, Typ1 = Typ2 = Typ3 = Typ4 = 2

Nr. 7, Einfache Sinuslinie:

Simulierbar mit Bewegungsgesetz 9: p1 = 0, p2 = 0.5, p3 = 0, p4 = 0.5, p5 = 0

Simulierbar mit Bewegungsgesetz 24: c1 = c2 = 0, c3 = c4 = 0.5, c5 = c6 = 1

Simulierbar mit Bewegungsgesetz 46: c1 = c2 = 0, c3 = c4 = 0.5, c5 = c6 = 1, Typ1 = Typ2 = Typ3 = Typ4 = 2

Nr. 12, Quadratische Parabel:

Simulierbar mit Bewegungsgesetz 24: c1 = 0, c2 = c3 = c4 = c5 = 0.5, c6 = 1

Simulierbar mit Bewegungsgesetz 46: c1 = 0, c2 = c3 = c4 = c5 = 0.5, c6 = 1, Typ1 = Typ2 = Typ3 = Typ4 = 1

Nr. 23, Beschleunigungspolygon Typ A:

Simulierbar mit Bewegungsgesetz 46: c1 = 0.05, c2 = 0.25, c3 = c4 = 0.5, c5 = 0.75, c6 = 0.95, Typ1 = Typ2 = Typ3 = Typ4 = 1

Geradeneinschübe mit Bewegungsgesetz Nr. 9:

p3 = (Geradeneinschub in % Zeitanteil) / 100

Die Parameter p1, p2, p4 und p5 aus dem Bewegungsgesetz ohne Geradeneinschub entsprechend obenstehender Tabelle werden mit dem Faktor (1-p3) multipliziert.





Geradeneinschübe mit den Bewegungsgesetzen Nr. 24, 25, 43, 44 und 46:

Ci* = Parameter aus dem Bewegungsgesetz ohne Geradeneinschub entsprechend obenstehender Tabelle

Ci = Parameter aus dem Bewegungsgesetz mit Geradeneinschub

g = c4 - c3 = (Geradeneinschub in % Zeitanteil) / 100

c1 = c1* (1 - g)
c2 = c2*
(1 - g)
c3 = c3*
(1 - g)
c4 = 1 - (1 - c4*)
(1 - g)
c5 = 1 - (1 - c5*)
(1 - g)
c6 = 1 - (1 - c6*)
(1 - g)



zum Start der Seite





scca-Bewegungsgesetze

(Service für Nutzer der Software OPTIMUS MOTUS)



Außerhalb der Software OPTIMUS MOTUS wird für eine bestimmte Familie von Sinus-Kombinationen die Bezeichnung "scca-Bewegungsgesetz" verwendet.

Solche Bewegungsgesetze können in OPTIMUS MOTUS mit dem Bewegungsgesetz Nr. 24 (Modifizierte Harmonische Kombination Typ A) nachgebildet werden.

Scca-Bewegungsgesetze werden durch vier Parameter a, b, c, d beschrieben, für die gilt:

a + b + c + d = 1

Davon müssen nur drei Parameter angegeben werden, da sich der vierte aus obiger Gleichung ergibt.

Bewegungsgesetz 24 (Modifizierte Harmonische Kombination Typ A in OPTIMUS MOTUS) verwendet statt dessen die normierten Zeitparameter c1, c2, c3, c4, c5, c6.

Die Werte dieser Parameter ci können aus den scca-Parametern folgendermaßen errechnet werden:

c1 = a/2

c2 = c1 + b/2 = a/2 + b/2

c3 = c2 + c/2 = a/2 + b/2 + c/2

c4 = c3 + d = 1 – a/2 – b/2 – c/2

c5 = c4 + c/2 = 1 – a/2 – b/2

c6 = c5 + b/2 = 1 – a/2

Mit einem Asymmetriefaktor e (= Wendepunktsparameter lambda) kann das symmetrische Bewegungsgesetz nachträglich modifiziert werden.

Das symmetrische Bewegungsgesetz ist durch e = lambda = 0.5 gekennzeichnet.

Abhängig von e verändern sich die Parameter c1..c6 des symmetrischen Bewegungsgesetz (lambda = e = 0.5) folgendermaßen für das unsymmetrische Bewegungsgesetz:

c1e = c1 · 2 · e

c2e = c2 · 2 · e

c3e = c3 · 2 · e

c4e = 1 – (1 – c4) · 2 · (1 – e)

c5e = 1 – (1 – c5) · 2 · (1 – e)

c6e = 1 – (1 – c6) · 2 · (1 – e)

Beispiele:

MS (Modifizierte Sinuslinie):

a=0.25, b=0, c=0.75 ergibt c1=c2=0.125, c3=c4=0.5, c5=c6=0.875

MSC 15 (Modifizierte Sinuslinie mit 15 % Geradeneinschub):

a=0.2125, b=0, c=0.6375 ergibt c1=c2=0.10625, c3=0.425, c4=0.575, c5=c6=0.89375

MSC 20 (Modifizierte Sinuslinie mit 20 % Geradeneinschub):

a=0.2, b=0, c=0.6 ergibt c1=c2=0.1, c3=0.4, c4=0.6, c5=c6=0.9

MSC 25 (Modifizierte Sinuslinie mit 25 % Geradeneinschub):

a=0.1875, b=0, c=0.5625 ergibt c1=c2=0.09375, c3=0.375, c4=0.625, c5=c6=0.90625

MSC 33 (Modifizierte Sinuslinie mit 33 % Geradeneinschub):

a=0.1666, b=0, c=0.5 ergibt c1=c2=0.08333, c3=0.33333, c4=0.66667, c5=c6=0.91667

MSC 50 (Modifizierte Sinuslinie mit 50 % Geradeneinschub):

a=0.125, b=0, c=0.375 ergibt c1=c2=0.0625, c3=0.25, c4=0.75, c5=c6=0.9375

MSC 66 (Modifizierte Sinuslinie mit 66 % Geradeneinschub):

a=0.08333, b=0, c=0.25 ergibt c1=c2=0.04167, c3=0.16667, c4=0.83333, c5=c6=0.95833

MT (Modifiziertes Beschleunigungstrapez):

a=0.25, b=0.5, c=0.25 ergibt c1=0.125, c2=0.375, c3=c4=0.5, c5=0.625, c6=0.875

MTC 50 (Modifiziertes Beschleunigungstrapez mit 50 % Geradeneinschub):

a=0.125, b=0.25, c=0.125 ergibt c1=0.0625, c2=0.1875, c3=0.25, c4=0.75, c5=0.8125, c6=0.9375

SH (Einfache Sinuslinie):

a=0, b=0, c=1 ergibt c1=c2=0, c3=c4=0.5, c5=c6=1

CYC (Geneigte Sinuslinie):

a=0.5, b=0, c=0.5 ergibt c1=c2=0.25, c3=c4=0.5, c5=c6=0.75

PAR (Quadratische Parabel):

a=0, b=1, c=0 ergibt c1=0, c2=c3=c4=c5=0.5, c6=1



zum Start der Seite



zur Startseite von Nolte NC-Kurventechnik GmbH



Menü öffnen
Nolte NC-Kurventechnik GmbH: Kompakte Bauform durch Kombination von Servoantrieb und Kurven-Schrittgetriebe, um Artikel in Reihen zu sammeln. Ein Rechen führt die Einzelartikel zu. 3D-Simulation durch OPTIMUS MOTUS.

     28/06/19

• Software OPTIMUS MOTUS ®
• Berechnung von Kurven aller Art
• Performance-Optimierung
• Energieeffizienz in Maschinen
• Trainings und Beratung
• App- und Software-Entwicklung
• SPS-Bewegungsprogramme

Kurven, Mechanismen, Bewegungsdesign. Für schnellere Maschinen. Seit 1965.

Kurzinfo zu Nolte NC-Kurventechnik GmbH

Nolte NC-Kurventechnik GmbH: Kurvengetriebe, Schrittgetriebe, Servoantriebe berechnen mit der Mechanismensoftware OPTIMUS MOTUS (R)
